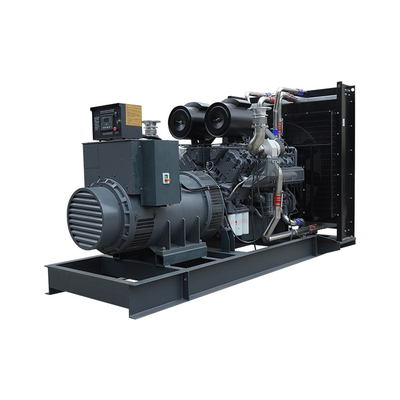

Ηλεκτρική γεννήτρια μονάδων ισχύος γεννητριών συνόλου γεννητριών diesel SHX 600kw Perkins 750kva

Πρότυπα κατασκευής:

ISO8528 ISO1105 ISO3046 GB/T2820 GB755 BS5000 Nemamg-22 YD/T502

Ηλεκτρικές παράμετροι
Διαστρέβλωση κυμάτων: <10> Διακύμανση τάσης: <0> Διακύμανση τάσης/συχνότητας: <> AVR αυτορρυθμιζόμενο, ποσοστό κανονισμού τάσης: <> Ραδιο παρέμβαση που σταματά τις συμφωνίες με τον όρο του vde0875-ν και ISO8528

Προδιαγραφή του συνόλου γεννητριών diesel 600kw Perkins

Λειτουργία ελέγχου
Βασική έναρξη/αυτόματη έναρξη
Μετρητές ελέγχου: Τρέχων Συχνότητα Τάση καλωδίων Genset KVA Genset KW Παραγωγή
Ικανότητα Παραγωγή KW.H Παράγοντας δύναμης.
Προειδοποίηση/κλείσιμο: Εναλλάκτης κάτω από/πέρα από τα βολτ, συχνότητα Κάτω από/πέρα από την ταχύτητα Χαμηλή πίεση πετρελαίου Υψηλά Temp μηχανών Υψηλός - χαμηλά βολτ μπαταριών Πέρα από το ρεύμα Κλείσιμο γήινων ελαττωμάτων.

ΠΕΔΙΟ ΤΟΥ ΑΝΕΦΟΔΙΑΣΜΟΥ

1. ΜΗΧΑΝΗ DIESEL

1.1 μηχανή που περιλαμβάνει τον υγρό κύλινδρο τύπων, την αίθουσα καύσης άμεσων εγχύσεων, το στροβιλοσυμπιεστή εξάτμισης, την υδρόψυξη, τον ηλεκτρονικό κυβερνήτη, κ.λπ.

1.2 σύστημα καυσίμων, το οποίο περιλαμβάνει, αντλία καυσίμων, διηθητήρες ή φίλτρα, κ.λπ.

1.3 αεραγωγός εισαγωγής και σύστημα εξάτμισης, το οποίο περιλαμβάνει το φίλτρο αέρα, τον ησυχαστήρα εξάτμισης, το φυσητήρα, όλη τη διοχέτευση με σωλήνες εισαγωγής και εξάτμισης, την τηλεγράφηση, τα όργανα, τις βαλβίδες και τις τοποθετήσεις, κ.λπ.

1.4 σύστημα ψύξης, το οποίο περιλαμβάνει το θερμαντικό σώμα με το συναγερμό σταθμών ύδατος και το δείκτη, το θερμοστατικό διακόπτη, τη θερμοστατική θερμάστρα, τον τοποθετημένο άξονας ανεμιστήρα μηχανών, όλη τη διασύνδεση διοχετεύοντας με σωλήνες, την τηλεγράφηση, τα όργανα, τις βαλβίδες και τις τοποθετήσεις, κ.λπ.

1.5 το λαδώνοντας σύστημα περιλαμβάνει τις αντλίες, τα φρεάτια πετρελαίου, τους διηθητήρες και τα φίλτρα πετρελαίου, όλη τη διασύνδεση διοχετεύοντας με σωλήνες, τα όργανα, τις βαλβίδες και τις τοποθετήσεις, κ.λπ.

1.6 αρχικό σύστημα, το οποίο περιλαμβάνει 2 σύνολα μπαταριών, ένα σύνολο φορτιστή εναλλασσόμενου ρεύματος, και τη διασυνδέοντας διοχέτευση με σωλήνες, την τηλεγράφηση, το όργανο, τις βαλβίδες και τις τοποθετήσεις, κ.λπ.

2. ΣΎΓΧΡΟΝΗ ΓΕΝΝΉΤΡΙΑ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ

2.1 γεννήτρια, η οποία περιλαμβάνει exciter, διορθωτής, AVR, τοποθετημένος άξονας ανεμιστήρας αν απαιτείται.

2.2 όλη η διασύνδεση διοχετεύοντας με σωλήνες, τηλεγραφώντας, όργανο, βαλβίδα και τοποθέτηση, κ.λπ.

3. ΣΥΖΕΥΞΕΙΣ ΚΑΙ ΦΡΟΥΡΑ

3.1 ένωση

3.2 συνδέοντας φρουρά

4. ΠΊΝΑΚΑΣ ΕΛΈΓΧΟΥ

4.1 τοπικός αυτόματος πίνακας ελέγχου

5. BASEPLATE

5.1 κοινής βάσης πιάτο

6. ΕΓΓΡΑΦΑ

6.1 εγχειρίδιο εγκατάστασης συνόλου γεννητριών

6.2 εγχειρίδιο λειτουργίας και συντήρησης συνόλου γεννητριών

6.3 εγχειρίδιο πίνακα ελέγχου συνόλου γεννητριών

6.4 εγχειρίδιο μηχανών και ποιοτικό αρχείο

6.5 εγχειρίδιο εναλλακτών και ποιοτικό αρχείο

6.6 έκθεση δοκιμής Acceptant εργοστασίων

6.7 σχετικά σχέδια και διαγράμματα.
