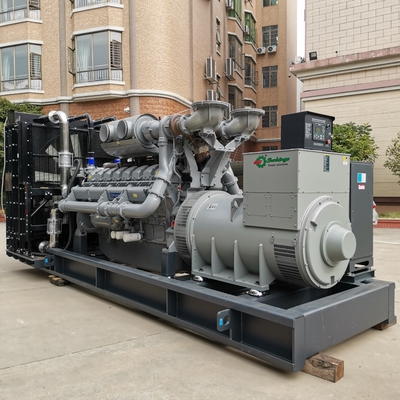

Έκτακτη ανάγκη εφεδρικό Genset συνόλου γεννητριών diesel SHX 1600kw Perkins 2000kva

Εφεδρική δύναμη έκτακτης ανάγκης συνόλου γεννητριών diesel SHX 1600kw Perkins 2000kva Perkins Genset



Τυποποιημένη διαμόρφωση οσύνολο γεννητριών diesel φ που τροφοδοτείται από Perkins Engine:

1) Μηχανή Perkins

2) Farrand εναλλάκτης (μαραθώνιος, Stamford, εμπορικό σήμα του Leroy Somer για την επιλογή)

3) Βαθύβιος πίνακας ελέγχου DSE6020

4) Διακόπτης Chint

5) 8 δεξαμενή καυσίμων βάσεων ωρών απασχόλησης (για το genset ≤ 650kVA πρωταρχικό, μόνο το πλαίσιο βάσεων για άλλα πρότυπα)

6) Αντιδονητικό τοποθετημένο σύστημα

7) Μπαταρία, φορτιστής μπαταριών και διακόπτης μονωτών μπαταριών

8) Βιομηχανικός ησυχαστήρας και εύκαμπτη μάνικα εξάτμισης



Προδιαγραφή του συνόλου γεννητριών diesel 1600kw Perkins

Μηχανή	Perkins 4016TAG2A	Εναλλάκτης	Farrand FLD734E
Πρωταρχική δύναμη	1600KW/2000KVA	Εφεδρική δύναμη	1760KW/2200KVA
Τύπος παραγωγής	Εναλλασσόμενο ρεύμα τριφασικό	Συχνότητα	50Hz/1500RPM
Σύστημα ψύξης	Κλειστό νερό κύκλων που δροσίζεται	Σύστημα ελέγχου	Μεγάλα θαλάσσια βάθη 6020
Τάση	230/400V	Διακόπτης	3 Πολωνός MCCB
Κανονισμός τάσης	AVR	Αρχική μέθοδος	Από τις μπαταρίες
Χρώμα	Άσπρο, κίτρινο, πράσινο κ.λπ.	Κυβέρνηση ταχύτητας	Ηλεκτρικός





Πλεονεκτήματα προϊόντων

1) Χαμηλό αέριο εξάτμισης

2) Ανεξάρτητο σύστημα ανάβλυση-λαδιού καυσίμων άμεσο

3) Μικρή κατανάλωση καυσίμων

4) Σταθερή απόδοση

5) Καλή αναλογία δύναμη-βάρους

6) Μικρή, συμπαγής δομή, όμορφη εμφάνιση

7) Εύκολος να διευκολύνει την εγκατάσταση, εύκολη στη συντήρηση





ΠΕΔΙΟ ΤΟΥ ΑΝΕΦΟΔΙΑΣΜΟΥ

1. ΜΗΧΑΝΗ DIESEL

1.1 μηχανή που περιλαμβάνει τον υγρό κύλινδρο τύπων, την αίθουσα καύσης άμεσων εγχύσεων, το στροβιλοσυμπιεστή εξάτμισης, την υδρόψυξη, τον ηλεκτρονικό κυβερνήτη, κ.λπ.

1.2 σύστημα καυσίμων, το οποίο περιλαμβάνει, αντλία καυσίμων, διηθητήρες ή φίλτρα, κ.λπ.

1.3 αεραγωγός εισαγωγής και σύστημα εξάτμισης, το οποίο περιλαμβάνει το φίλτρο αέρα, τον ησυχαστήρα εξάτμισης, το φυσητήρα, όλη τη διοχέτευση με σωλήνες εισαγωγής και εξάτμισης, την τηλεγράφηση, τα όργανα, τις βαλβίδες και τις τοποθετήσεις, κ.λπ.

1.4 σύστημα ψύξης, το οποίο περιλαμβάνει το θερμαντικό σώμα με το συναγερμό σταθμών ύδατος και το δείκτη, το θερμοστατικό διακόπτη, τη θερμοστατική θερμάστρα, τον τοποθετημένο άξονας ανεμιστήρα μηχανών, όλη τη διασύνδεση διοχετεύοντας με σωλήνες, την τηλεγράφηση, τα όργανα, τις βαλβίδες και τις τοποθετήσεις, κ.λπ.

1.5 το λαδώνοντας σύστημα περιλαμβάνει τις αντλίες, τα φρεάτια πετρελαίου, τους διηθητήρες και τα φίλτρα πετρελαίου, όλη τη διασύνδεση διοχετεύοντας με σωλήνες, τα όργανα, τις βαλβίδες και τις τοποθετήσεις, κ.λπ.

1.6 αρχικό σύστημα, το οποίο περιλαμβάνει 2 σύνολα μπαταριών, ένα σύνολο φορτιστή εναλλασσόμενου ρεύματος, και τη διασυνδέοντας διοχέτευση με σωλήνες, την τηλεγράφηση, το όργανο, τις βαλβίδες και τις τοποθετήσεις, κ.λπ.

2. ΣΎΓΧΡΟΝΗ ΓΕΝΝΉΤΡΙΑ ΕΝΑΛΛΑΣΣΌΜΕΝΟΥ ΡΕΎΜΑΤΟΣ

2.1 γεννήτρια, η οποία περιλαμβάνει exciter, διορθωτής, AVR, τοποθετημένος άξονας ανεμιστήρας αν απαιτείται.

2.2 όλη η διασύνδεση διοχετεύοντας με σωλήνες, τηλεγραφώντας, όργανο, βαλβίδα και τοποθέτηση, κ.λπ.

3. ΣΥΖΕΥΞΕΙΣ ΚΑΙ ΦΡΟΥΡΑ

3.1 ένωση

3.2 συνδέοντας φρουρά

4. ΠΊΝΑΚΑΣ ΕΛΈΓΧΟΥ

4.1 τοπικός αυτόματος πίνακας ελέγχου

5. BASEPLATE

5.1 κοινής βάσης πιάτο

6. ΕΓΓΡΑΦΑ

6.1 εγχειρίδιο εγκατάστασης συνόλου γεννητριών

6.2 εγχειρίδιο λειτουργίας και συντήρησης συνόλου γεννητριών

6.3 εγχειρίδιο πίνακα ελέγχου συνόλου γεννητριών

6.4 εγχειρίδιο μηχανών και ποιοτικό αρχείο

6.5 εγχειρίδιο εναλλακτών και ποιοτικό αρχείο

6.6 έκθεση δοκιμής Acceptant εργοστασίων

6.7 σχετικά σχέδια και διαγράμματα.
